关于OSBORN轴承__CARTER轴承__MCGILL轴承__AST轴承__SMITH轴承__FKD锁紧螺母安装(过盈装配)几点技巧方法及注意事项等问题的探讨(轴承加热器) 轴轴承安装(过盈装配)技巧方法及注意事项 轴承的安装是否正确直接影响轴承使用时的精度、寿命和性能。
⒈利用铜棒和手工锺击安装这是安装OSBORN轴承__CARTER轴承__MCGILL轴承__AST轴承__SMITH轴承__FKD锁紧螺母的一种简便方法。当轴承内圈为紧配合,外圈为较松配合时,将铜棒紧贴轴承内圈端面,用锤直接敲击铜棒,通过铜棒传力,将轴承徐徐装到轴上。轴承内圈较大时,可用铜棒沿轴承内圈端面周围均匀用力敲击,切忌只敲打一边,也不能用力过猛,要对称敲打,轻轻敲打慢慢装上,以免装斜击裂轴承。
OSBORN轴承__CARTER轴承__MCGILL轴承__AST轴承__SMITH轴承__FKD锁紧螺母SMITH轴承安装在座孔内时,套筒外径应略小于轴承外径。
还有一种压力机压入法安装压力应直接施加于过盈配合的轴承套圈端面上,否则会在轴承工作表面上造成压伤,导致轴承很快地损坏。
OSBORN轴承__CARTER轴承__MCGILL轴承__AST轴承__SMITH轴承__FKD锁紧螺母
对于安装过盈量较大的轴承或大尺寸轴承,为了便于安装,可利用热胀冷缩原理,将轴承在油箱中加热后用铜棒、套筒和手锤安装。加热时温度一般控制在100℃以下,80-90℃较为合适。温度过高时,易造成轴承套圈滚道和滚动体退火,影响硬度和耐磨性,导致轴承寿命降低及过早报废。
AST轴承与轴的配合一般为过渡配合,座圈与轴承座孔的配合一般为间隙配合。双向轴承的中轴圈应在轴上固定,以防止相对于轴转动。轴承的安装方法,一般情况下是轴旋转的情况居多,因此内圈与轴的配合为过赢配合,轴承外圈与轴承室的配合为间隙配合。
安装轴承时,要先将千分表固定于箱壳端面,使表的触头顶在轴承轴圈滚道上边转动轴承,边转动边观察千分表指针,若指针偏摆,说明轴圈和轴中心线不垂直。如果箱壳孔较深时,亦可用加长的千分表头检验。这是个很好的检验轴圈和轴中心线垂直度的方法。
AST轴承安装装反了,不仅轴承工作不正常,且各配合面会遭到严重磨损。由于轴圈与座圈和区别不很明显,装配中应格外小心,不能出现装反。安装正确的时候应当是其座圈能自动适应滚动体的滚动,确保滚动体位于上下圈滚道。除此之外,AST轴承的座圈与轴承座孔之间还应留有0.2—0.5mm的间隙,用以补偿零件加工、安装不精确造成的误差,当运转中轴承套圈中心偏移时,此间隙可确保其自动调整,避免碰触摩擦,使其正常运转。否则,将引起轴承剧烈损伤。
安装SMITH轴承时的注意事项: 1、对于间隙配合的轴承圈,建议在配合面涂一层薄薄的防蠕动腐蚀剂,以防配合面之间产生摩擦腐蚀。
安装时对轴承施加的作用力,绝不可通过滚动体从一个轴承圈传递到另一个轴承圈,否则可能会对滚道造成损坏。但在任何情况下,都不可以直接敲击轴承圈、保持架、滚动体或密封件。
装偏心套。先将偏心套套在轴承内套的偏心台阶上,并用手顺轴的旋转方向拧紧.然后再将小铁棍插入或顶住偏心套上的沉孔.用手锤顺轴的旋转方向敲击小铁棍.使偏心套安装牢固,最后锁紧偏心套上的内六角螺钉。

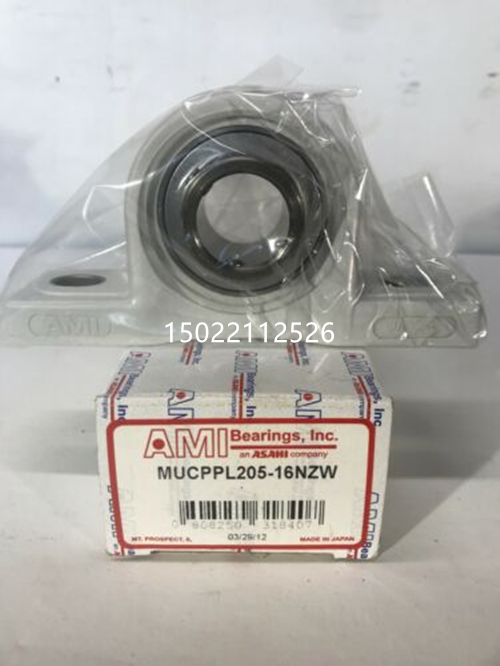

固定AMI轴承座的螺栓先不要拧紧,要让轴承外套在轴承座内能转动。再将轴承座螺栓紧固好。同样装好同一根轴上的另一端轴承和座,将轴转动几圈,让轴承本身自动找正位置后。
在MCGILL轴承座与轴承配合面涂润滑油,把哈尔滨轴承装入轴承座内。然后将装配好的轴承与轴承座一起套在轴上.推至所需位置处进行安装。
